Måling av drivsteg på biler med Trionic 5 styresystem

Ved defekt magnetventil for ladeluft på biler med Trionic 5 styresystem, bør styreenheten kontrolleres før ny ventil monteres. Hvis drivsteget i styreenheten er defekt, vil den nye magnetventilen ødelegges. Kontrollen foretar du selv med et multimeter, uten å åpne styreenheten.

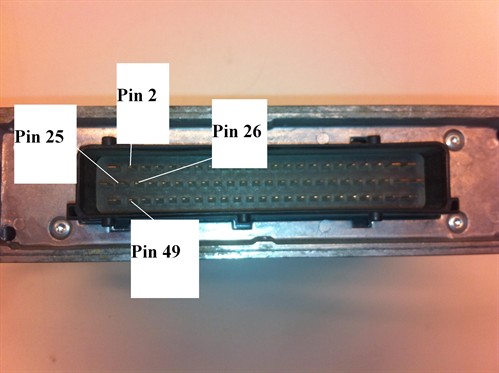

Slik måler du:

-Motstand mellom pinne 25 og 2. Skal ikke være kontakt, dvs uendelig motstand.

-Motstand mellom pinne 25 og 26. Skal ikke være kontakt, dvs uendelig motstand.

-Still inn multimeteret på 20k ohm måleområde. Mål mellom pinne 49 og 25, du skal da måle rundt 1,45.
